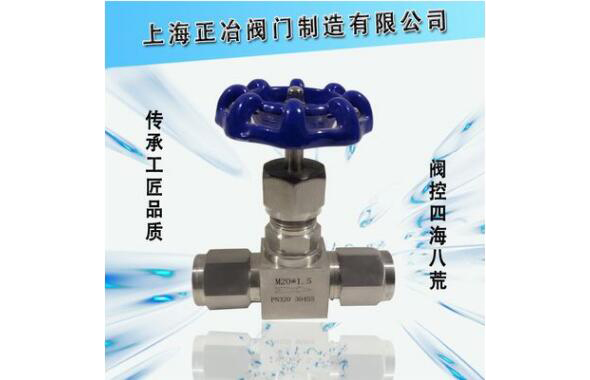

卡套針型閥
 |
 |
 |
卡套針型閥在管路系統(tǒng)中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優(yōu)點，是電站、煉油、化工裝置和儀表測量管路中的一種新型連接方式的閥門。
特性:
1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：卡套式
3. 結構特征：錐面密封，活動閥瓣
4. 閥門檢驗及試驗：GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-40℃～+350℃
7. 適用介質：水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
2 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
3 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
4 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE RTFE |
5 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
6 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
8 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
9 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
12 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | D0 | L | H | D1 |
J91W/H | ?8 | 38 | 92 | ?70 |
J91W/H | ?10 | 38 | 92 | ?70 |
J91W/H | ?12 | 39 | 92 | ?70 |
J91W/H | ?14 | 40 | 94 | ?70 |
J91W/H | ?18 | 42 | 100 |
