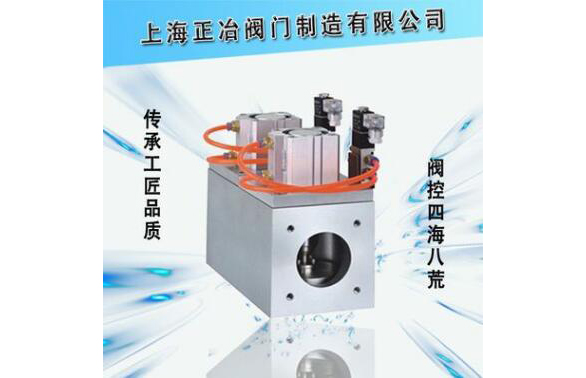

GQ-JS三通式氣動高真空擋板閥
 |
 |
 |
【上海正冶閥門制造有限公司】所生產的GQ-JS三通式氣動高真空擋板閥是以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，雙路接口，氣缸驅動使擋板閥作啟閉運動，用于接通或切斷真空管路中的氣流。
GQ-JS三通式氣動高真空擋板閥適用的工作介質為空氣或非腐蝕性氣體。
主要技術性能
適用范圍(Pa) | 105～1.3x10-4 |
閥門漏率(Pa.L/S) | ≤1.3x10-5 |
介質溫度（℃） | -25～+80（密封材料為腈橡膠） |
氣源壓力（MPa） | 0.4～0.8 |
安裝位置 | 任意 |
電源電壓 | 標準出廠：AC220V/50Hz |
信號反饋 | 標準出廠：不帶反饋信號 |
法蘭標準 | GB/T6070 |
主要外形連接尺寸
型號 | 通徑(DN) | ΦD | ΦB | H | B | A/F | n/d |
GDQ-JS50 | 50 | 90 | 200 | 199 | 100 | 55/50 | 4-M8 |
GDQ-JS63 | 63 | 110 | 245 | 199 | 120 | 62/62 | 4-M8 |
