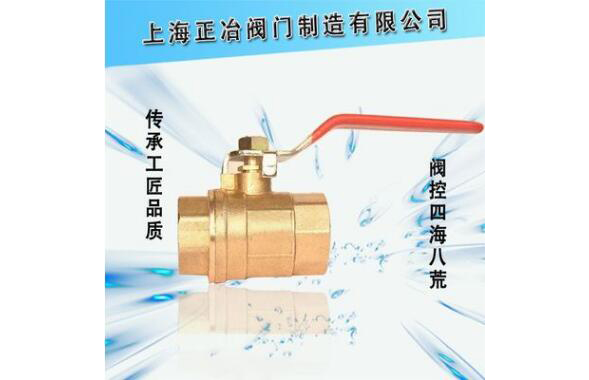

Q11F-16T黃銅球閥
 |
 |
 |
Q11F-16T黃銅球閥 技術規范
1、 公稱壓力：1.6MPa
2、 工作介質：水
3、 工作溫度：-20℃≤t≤120℃
4、 管螺紋符合ISO 228標準
主要外形尺寸
DN | SIZE | L | H | D | S | φB |
15 | 1/2 | 49.5 | 47 | 85 | 24.7 | 15 |
20 | 3/4 | 56 | 47 | 91 | 30.8 | 19 |
25 | 1 | 64.5 | 55 | 112 | 37.8 | 24 |
32 | 1 1/4 | 76 | 68 | 116 | 46.5 | 29 |
40 | 1 1/2 | 85 | 76 | 134 | 53.2 | 36 |
50 | 2 | 99 | 87 | 142 | 65.5 | 46 |
注：手柄為不銹鋼材質。
