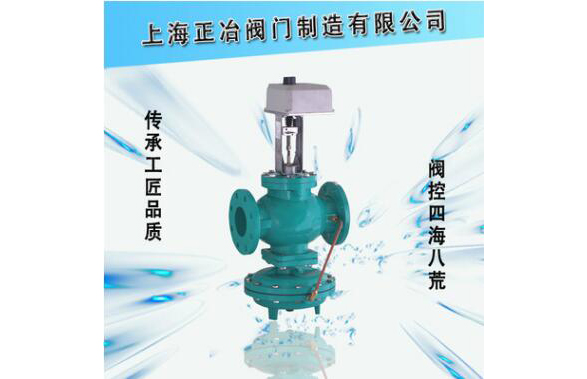

本產品主要用于空調制冷或供熱系統中，介質可以是冷水也可以為熱水。它是電動調節閥和壓差控制器的有機組合體。在管路中它可以根據溫度等信號調整設定流量，同時又可以自動維持閥門前后的壓差不變。當某一支路流量變化時，安裝該閥門的支路不會受到干擾，因此在可實現各個支路間的動態水力平衡。

特點：

1、結構新穎、原理新型，集流量調節和水力平衡功能于一身。

2、閥門執行器為比例積分式調節，可與樓宇BA系統連接通訊實現智能控制。

3、流量控制，在小流量情況下，也具有優良的流量特性。

4、安裝此閥可減少空調系統閥門使用數量，免去煩瑣的水力平衡調試。裝有本閥門的各支路間的流量變化互不干擾，能實現自動水力平衡。

5、具有自力式膜片定壓差控制器，對流量變化反應迅速，溫度控制精度高。同時使電動執行器不必對溫度變化作出頻繁響應，閥門執行器壽命長。

6、安裝此閥后可使工程分批分區投入使用，無須擔心水力失衡，也無需專業設備和人員進行調試。

7、提高水泵運行效率，節約能源。

工作原理：

該閥門分為兩部分，即上半部的流量調節部分和下半部的壓差平衡部分。

流量調節部分由執行器和主閥瓣構成。閥門電動執行器接收到ECL或DDC的0-10V(4-20mA)比例信號后，根據信號的大小，帶動主閥瓣運動到相應的開度，設定流量。

當主閥瓣開度設定后，如果管路中壓力升高流量增大（其他支路關閉或泵的揚程變化等原因造成），這時閥門壓差平衡部分的膜片的上下腔產生壓力差，膜片帶動副閥瓣運動，關小開度，流量減小到設定值時，副閥瓣處于浮動狀態。相反，如果壓差降低，則副閥瓣打開，這樣就起到了控制流量的作用。

選型分析：

1、根據空調箱設計流量和閥門允許壓差范圍確定動態平衡電動調節閥的規格。

2、根據要求確定電動閥的工作電壓、輸入/輸出信號等技術參數。

例：某空調箱的供回水主管，設計流量是28m3/h，要求所選閥門的計算阻力損失不高于40Kpa，工作電壓為24V，輸入信號4~20mA，輸出信號4~20mA?，F選擇動態平衡電動調節閥。

選型步驟：a根據要求的設計流量28m3/h和計算阻力損失值40Kpa查樣本。

b規格為DN80、流量為35.4m3/h、壓差范圍為30~300Kpa的動態平衡電動調節閥滿 足要求。

c動態平衡電動調節閥的工作電壓為24V，輸入/輸出信號均為4~20mA。

d該動態平衡電動調節閥的計算壓差為30Kpa（用于計算水泵揚程）。
