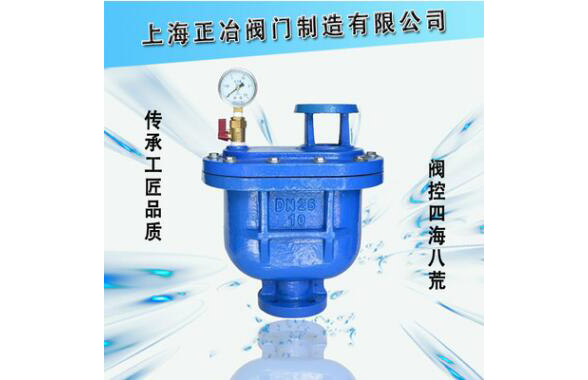

復合式排氣閥 產品說明

CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭?，閥內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線。介質溫度：0-80℃。

主要技術參數

公稱壓力：1.0～1.6MPa

公稱通徑：DN25～32mm為螺紋連接；DN50～200mm為法蘭連接

適用介質：水、油等非腐蝕性液體

適用溫度：0～100℃

法蘭標準：GB/T 17241.6　GB/T 9113

試驗標準：GB/T 13927　API598

主要零部件材料

主要外形連接尺寸 單位：mm
