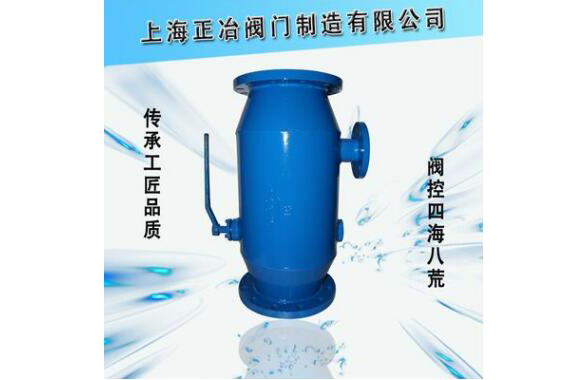

設備概述

全自動排污過濾器是在ZQG型自動反沖洗排污過濾器的基礎上，利用過濾網前后壓差（即阻力）并依靠自動化元件和電動執行機構，全自動完成過濾、清污、排污全過程的過濾器。QDG全自動排污過濾器除具有ZQG自動反沖洗排污過濾器的全部性能外，還實現了全自動化，自動過濾排污和自動反沖洗清污，本型號過濾器即可根據壓差控制、也可定時控制，可根據工況需要任意設置的時間清洗排污。且清污、排污在線過濾過程中一同完成的，不必停止水流運行。

設備型號

結構形式

全自動反沖洗過濾器由殼體、不銹鋼過濾網筒、雜質收集段、電動雜質排污口、電動水流轉向蝶閥、檢測機構、執行機構和控制箱組成。按安裝形式及水流方向的不同分為直通式和角通式兩種。

工作原理

1、定時反沖洗排污：定時清洗排污，可設定時間為2—24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30~60秒然后電動執行器將轉向蝶閥旋轉90度到阻擋濾筒位，改變水流途徑，進行反沖洗排污30~60秒，轉向蝶閥復位，繼續排污3~5秒，然后關閉排污口。

2、壓差控制排污：壓差控制器動作值可設定為0.03~0.7Mpa，當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30~60秒結束，轉向蝶閥復位，繼續排污3~5秒，關閉排污閥。

3、手動控制：通過控制箱上的按鈕，直接控制反沖洗，排污。

結構尺寸圖

技術參數

工作壓力：≤1.6Mpa 工作溫度：≤150℃ 設定壓差范圍：0.03-0.07Mpa

阻力損失：2.0-6.0Kpa 流量12-7900m3/h 電動執行器電源：AC 380V，50Hz

沖洗時間：30-60s 濾網規格：8-80目/in 控制器電源：AC 220V，50Hz，AC 380V，50Hz。
