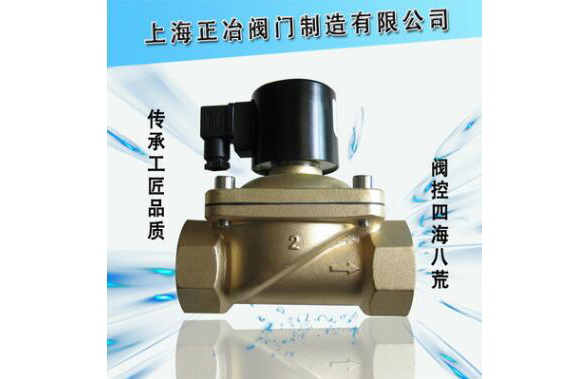

直動式電磁閥
 |
 |
 |
直動式電磁閥 產品說明
二位二通式常閉、常開型ZS直動式電磁閥體為銅鍛造，配管方式可任意角度安裝，為增強壽命是水平管線圈朝上產品為系列化生產，體積小、流量大，膜片可采用特殊材質，耐溫達120℃，因此可用于熱水流體。
直動式電磁閥 主要技術參數
型號 | ZS-2.5 | ZS-4 | ZS-10 | ZS-15 | ZS-20 | ZS-25 | ZS-35 | ZS-40 | ZS-50 |
使用流體 | 空氣、水、油、熱水、瓦斯 | ||||||||
動作方式 | 直動式 | ||||||||
型式 | 常閉式常開式 | ||||||||
流量孔徑mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | |
C V 值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
接管口徑 | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
使用流體粘度 | 20CST以下 | ||||||||
使用壓力 | 水(熱水) :0～10 空氣：0～10 油:0～5Kgf/cm2 | ||||||||
耐壓力 | 16kgf/cm2 | ||||||||
介質溫度 | -5～120°C | ||||||||
使用電壓范圍 | ±0.10 電壓:AC220V AC110V DC24V 其它電壓和工廠接洽 | ||||||||
本體材質 | 黃銅不銹鋼 | ||||||||
油封材質 | NBR或VITON | ||||||||
直動式電磁閥 主要外形尺寸
規格型號 | 長(L)mm | 高(H)mm | 接管螺紋 |
ZS-2.5 | 40.5 | 75 | PT1/8" 1/4" |
ZS-4 | 52.5 | 85.5 | PT3/8" |
ZS-10 | 69 | 117 | PT3/8" |
ZS-15 | 69 | 117 | PT1/2" |
ZS-20 | 73 | 123.5 | PT3/4" |
ZS-25 | 99 | 134.5 | PT 1" |
ZS-35 | 123 | 172 | PT1 1/4" |
ZS-40 | 123 | 172 | PT1 1/2" |
ZS-50 | 168 | 209 | PT 2" |
