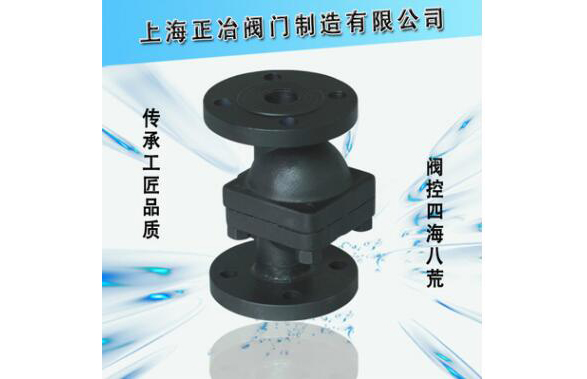

CS11H/CS41H自由浮球式(立式)蒸汽疏水閥
 |
 |
 |
CS11H/CS41H自由浮球式(立式)蒸汽疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，到使設備凝結水滯存量較少、升溫快、加熱溫度穩定。能連續排水、性穩定、排水量大、漏水量小。
主要外形連接尺寸
CS11H立式自由浮球式蒸汽疏水閥
型號 | 公稱通徑 | L | L1 | H | H1 |
16 CS11H-25-3NL 40 | 15 | 125 | 62.5 | 112.5 | 30 |
20 | 125 | 62.5 | 112.5 | 30 | |
25 | 125 | 62.5 | 112.5 | 30 | |
32 | 200 | 100 | 172 | 38 | |
40 | 200 | 100 | 172 | 38 | |
50 | 200 | 100 | 172 | 38 |
CS41H立式自由浮球式蒸汽疏水閥
型號 | 公稱通徑 | L | L1 | H | H1 |
16 CS41H-25-3NL 40 | 15 | 160 | 62.5 | 112.5 | 30 |
20 | 160 | 62.5 | 112.5 | 30 | |
25 | 160 | 62.5 | 112.5 | 30 | |
32 | 250 | 100 | 172 | 38 | |
40 | 250 | 100 | 172 | 38 | |
50 | 250 | 100 | 172 | 38 |
