襯氟截止閥 J41F46-16C 當前位置/首頁/ 產品展廳 / 截止閥

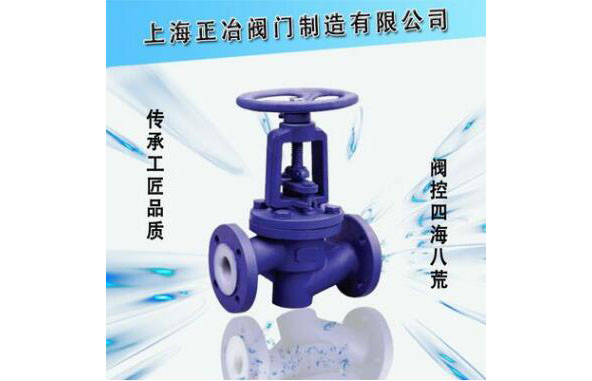

襯氟截止閥 J41F46-16C
 |
 |
 |
主要零件材料
型號 | 閥體 | 閥瓣 | 支架 | 閥桿 |
J41F4-10/16 | WCB襯F4 | WCB襯F4 | WCB襯F4 | 2Cr13 |
J41F46-10/16 | WCB襯F46 | WCB襯F46 | WCB襯F46 |
主要性能參數
型號 | 公稱壓力 PN（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度 （℃） | 適用介質 |
J41F4-10 | 1.0 | 1.5 | 1.1 | -20 ~180 | 硫酸、氫氟酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕介質 |
J41F4-16 | 1.6 | 2.4 | 1.76 | -20 ~180 | |
J41F46-10 | 1.0 | 1.5 | 1.1 | -20 ~150 | |
J41F46-16 | 1.6 | 2.4 | 1.76 | -20 ~150 |
主要外形尺寸
公稱通徑 DN（mm） | 尺寸 | |||
L | H | H1 | D0 | |
15 | 130 | 220 | 250 | 125 |
20 | 150 | 220 | 250 | 125 |
25 | 160 | 235 | 270 | 125 |
32 | 180 | 265 | 300 | 170 |
40 | 200 | 280 | 315 | 170 |
50 | 230 | 310 | 355 | 170 |
65 | 290 | 340 | 400 | 250 |
80 | 310 | 420 | 500 | 250 |
100 | 350 | 460 | 540 | 320 |
125 | 400 | 470 | 570 | 320 |
150 | 480 | 560 | 670 | 360 |
200 | 600 | 610 | 725 | 400 |
250 | 730 | 750 | 870 | 500 |
300 | 850 | 860 | 1020 | 600 |
