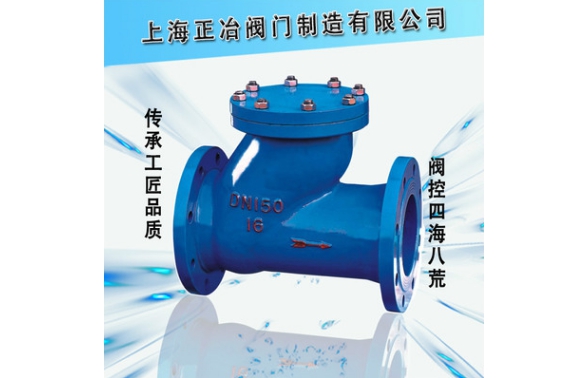

滑道滾球式止回閥
 |
 |
 |
滑道滾球式止回閥 產品說明
HQ41X滑道滾球式止回閥采用橡膠包皮滾球?yàn)殚y瓣在介質的作用下可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門密封性能好消聲式關閉不產生水錘。閥體采用全水流通道流量大．阻力?。^損失比旋啟式小50％，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網更適合潛水排污泵介質溫度為0-80℃。
滑道滾球式止回閥 主要技術參數
型號 | 公稱壓力MPa | 殼體試驗壓力MPa | 密封試驗壓力MPa | 閥體、閥體材料 |
HQ41X-10 | 1.0 | 1.5 | 1.1 | H200 |
HQ41X-16 | 1.6 | 2.4 | 1.76 |
滑道滾球式止回閥 主要外形尺寸
公稱通徑DN（mm） | L | H |
50 | 180 | 185 |
65 | 200 | 210 |
80 | 260 | 245 |
100 | 300 | 280 |
125 | 350 | 335 |
150 | 400 | 400 |
200 | 500 | 495 |
250 | 600 | 600 |
300 | 700 | 715 |
350 | 800 | 820
|
