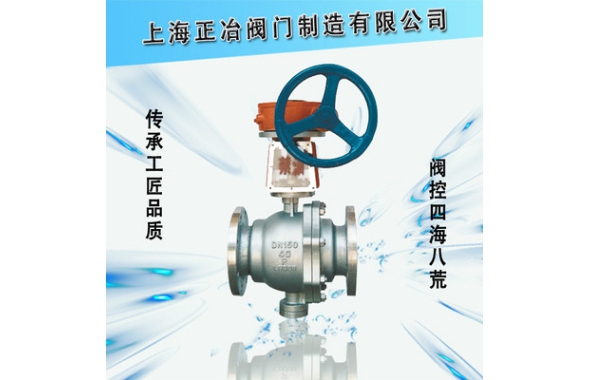

氧氣球閥

氧氣球閥是氧氣管網專用閥門的一種.它除了具有普通球閥功能外還具有阻燃性好,導電性能好,傳熱快,結構緊湊,防油,可靠等特點.隨著冶金工業的發展.氧氣專用球閥與氧氣專用截止閥一起被廣泛應用于鋼鐵,冶金,醫藥,化工等行業。

氧氣球閥性能規范

公稱壓力	1.6	2.5	4
水壓強度試驗壓力Mpa	2.4	3.75	6
水壓密封試驗壓力Mpa	1.76	2.75	4.4
氣壓強度試驗壓力Mpa	1.76	2.75	4.4
氣壓密封試驗壓力Mpa	1.76	2.75	4.4
大工作壓力Mpa	1.6	2.5	4
工作溫度	-20~150℃
適用介質	氧氣,氮?dú)?空氣等

氧氣球閥主要零件材料

零件名稱	殼體	球體	閥桿	手柄	墊片,填料密封圈
材料	16-4硅黃銅	不銹鋼或銅合金	不銹鋼	碳鋼	聚四氟乙烯

undefined

氧氣球閥主要外形尺寸

公稱壓力	公稱直徑DN(mm)	D	D1	K	L	F	F1	C	Z-d	H	H1
1.6	125	245	185	210	381	3	/	20	8-φ18	252	195
	150	280	210	240	403	3	/	24	8-φ23	272	215
	200	335	295	295	502	3	/	26	12-φ23	342	295
	250	405	320	355	568	3	/	30	12-φ25	495	335
	300	460	375	410	648	4	/	30	12-φ25	580	385
	350	520	435	470	762	4	/	34	16-φ25	625	430
	400	580	485	525	838	4	/	36	16-φ30	720	470
	450	640	545	585	914	4	/	40	20-φ30	800	560
2.5	125	270	188	220	381	3	/	28	8-φ25	252	195
	150	300	218	250	403	3	/	30	8-φ25	272	215
	200	360	278	310	502	3	/	34	12-φ25	342	295
	250	425	332	370	568	3	/	36	12-φ30	495	335
	300	485	390	430	648	4	/	40	16-φ30	580	385
	350	550	448	490	762	4	/	44	16-φ34	625	430
	400	610	505	550	838	4	/	48	16-φ34	720	470
	450	660	555	600	914	4	/	50	20-φ34	800	560
4	125	270	188	220	381	3	4.5	28	8-φ25	252	195
	150	300	218	250	403	3	4.5	30	8-φ25	272	215
	200	375	282	320	502	3	4.5	38	12-φ30	398	295
	250	445	345	385	568	3	4.5	42	12-φ34	495	335
	300	510	408	450	648	4	4.5	46	16-φ34	580	385
	350	570	465	510	762	4	5	52	16-φ34	625	430
	400	655	535	585	838	4	5	58	16-φ41	720	470
	450	680	560	610	914	4	5	60	20-φ41	820	560
