■產品概述

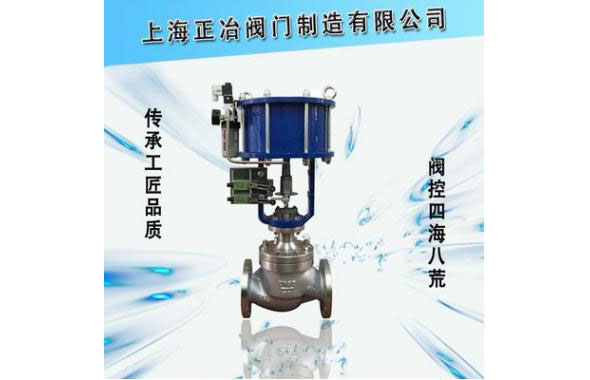

ZSQP氣動活塞式快速切斷閥(簡稱活塞式切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過 程自動控制與遠程控制系統中。

■產品特點

·切斷閥采用多彈簧執行機構與調節機構用成形支架相連，具有高度低、重量輕等特點。

·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。

·閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。

·平衡型閥內件，提高了切斷閥的許用壓差。

·波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。

·活塞式執行機構，操作力大，使用壓差大。

■零件資料

氣動活塞式切斷閥由氣動活塞式執行機構與直行程切斷閥部分組成，中間由成形支架連接而成。根據直行程直通切斷閥的型式，氣動活塞式切斷閥可分為直通單座切斷閥 (ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用 于不同的溫度及壓力。

當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活 塞式切斷閥控制更加方便、簡捷。

■技術參數

1)本產品性能指標貫徹GB/T4213-92；

2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；

3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.
