200P可調式減壓閥
 |
 |
 |

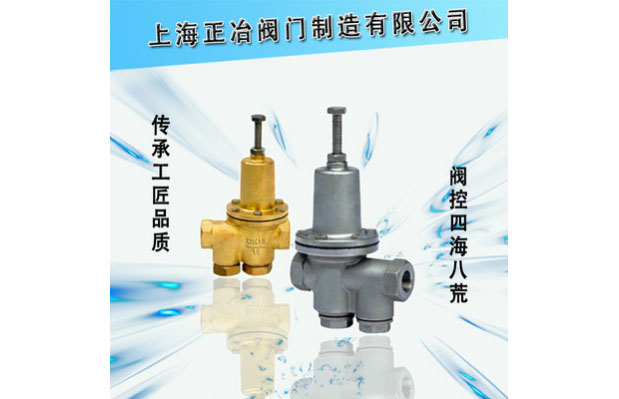

〖200P可調式減壓閥〗
【200P可調式減壓閥-產品說明】
200P型減壓閥為一直接式可調減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其它清水系統中。在一定流量范圍內可控制該閥出口壓力為一相對固定值。
200P型為內螺紋連接減壓閥，具有體型小巧、易于安裝等特點，具附有內置式濾網，可方便整體安裝作業，避免雜特堵塞，使其更加可靠。
【200P可調式減壓閥-主要技術參數】
公稱壓力(Mpa) | 1.0 | 1.6 |
殼體度驗壓力(Mpa) | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.0 | 1.6 |
高進口壓力(Mpa) | 1.0 | 1.6 |
出口壓力范圍(Mpa) | 0.09-0.8 | 0.1-1.2 |
壓力特性偏差(Mpa) | GB12244-1989 | |
流量特性偏差(Mpa) | GB12244-1989 | |
滲漏量 | 0 | |
工作溫度 | 0℃-80℃ | |
【200P可調式減壓閥-主要零件材料】
零件名稱 | 零件材料 |
閥體、閥蓋 | 銅合金 |
閥座 | H62 |
閥瓣 | H62 |
閥桿 | H62 |
Ｏ型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
過濾器 | 不銹鋼 |
【200P可調式減壓閥-流量系數Cv】
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
【200P可調式減壓閥-主要外形尺寸】
DN | G | L | H1 | H | D |
15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
25(1") | G1" | 140 | 55 | 195 | 90 |
32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
50(2") | G2" | 200 | 65 | 265 | 120
|
