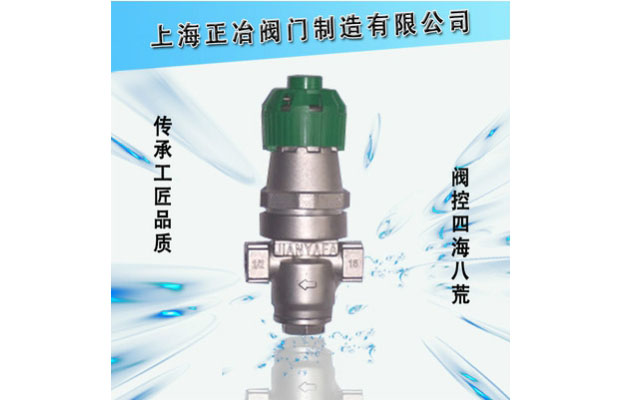

正冶閥門-Y14H波紋管減壓閥
 |
 |
 |
Y14H波紋管減壓閥 產品說明
1、體積小，重量輕。
2、壓力檢測裝置使用波紋管，耐久性好。
3、通過旋轉塑料手輪即可調節壓力，無需工具。
4、內裝過濾網，可保護閥性能不受灰塵雜質影響。
5、采用內螺紋連接，安裝方便。
6、閥體、閥座均采用不銹鋼材料，使用壽命長。
Y14H波紋管減壓閥 主要零件材料
零件名稱 | 零件材料 |
閥體底蓋 | 1Cr18Ni9Ti |
閥蓋 | 鑄造鋁合金 |
閥桿 | 2Cr13 |
閥座 | 2Cr13 |
鋼球 | 2Cr13 |
波紋管 | 1Cr18Ni9Ti |
手輪 | 耐熱塑料 |
主閥彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
Y14H波紋管減壓閥 主要技術參數
公稱壓力（MPa） | 1.6 |
殼體試驗壓力（MPa）* | 2.4 |
密封試驗壓力（MPa） | 1.6 |
高進壓力（MPa） | 1.6 |
出壓力范圍（MPa） | 0.05-1.0 |
壓力特性偏差（MPa）△P2P | GB12244-1989 |
流量特性偏差（MPa）△P2P | GB12244-1989 |
小壓差（MPa） | 0.15 |
滲漏量 | GB12244-1989 |
適用介質 | 蒸汽、空氣、液體 |
工作溫度 | ≤220℃ |
*：殼體試驗不包括波紋管，殼體耐壓試驗時，須取下波紋管組件后進行。
Y14H波紋管減壓閥 主要外形尺寸
公稱通徑 | L | H | H1 | G |
DN15 | 85 | 140 | 52 | 1/2″ |
DN20 | 95 | 143 | 55 | 3/4″ |
DN25 | 105 | 146 | 58 | 1″ |
